ASTM B564 Hastelloy N10675 10" BL หน้าแปลน RF - 150 CLASSเป็นหน้าแปลนตาบอดที่เป็นไปตามมาตรฐาน ASTM B564 และทำจากวัสดุ N10675 (Hastelloy C276) มีเส้นผ่านศูนย์กลางระบุ 10- นิ้วและคลาส 150 ระดับแรงดัน-ปอนด์และการออกแบบซีลหน้า-ที่เพิ่มขึ้นทำให้มีข้อได้เปรียบที่ไม่อาจทดแทนได้ในสภาพแวดล้อมที่มีแรงดันต่ำ-ถึงปานกลางและมีฤทธิ์กัดกร่อนสูง HT PIPE จัดหาหน้าแปลนทุกประเภทและทุกขนาด โปรดอย่าลังเลที่จะติดต่อเราสำหรับข้อมูลผลิตภัณฑ์และราคาเพิ่มเติม
ลักษณะโครงสร้างหน้าแปลนตาบอด
โครงสร้างร่างกาย:รวมถึงพื้นที่ผิวการซีล พื้นที่แบริ่งรูโบลต์ คอหน้าแปลน (สำหรับประเภทคอ ความยาวคอของหน้าแปลนตาบอดคอมาตรฐาน 10" 150 CLASS คือ 50.8 มม.) และโซนการเปลี่ยนผ่านแบบเสริมแรง รัศมีเนื้อของโซนการเปลี่ยนผ่านจะมากกว่าหรือเท่ากับ 6 มม. เพื่อหลีกเลี่ยงการรวมตัวของความเครียด

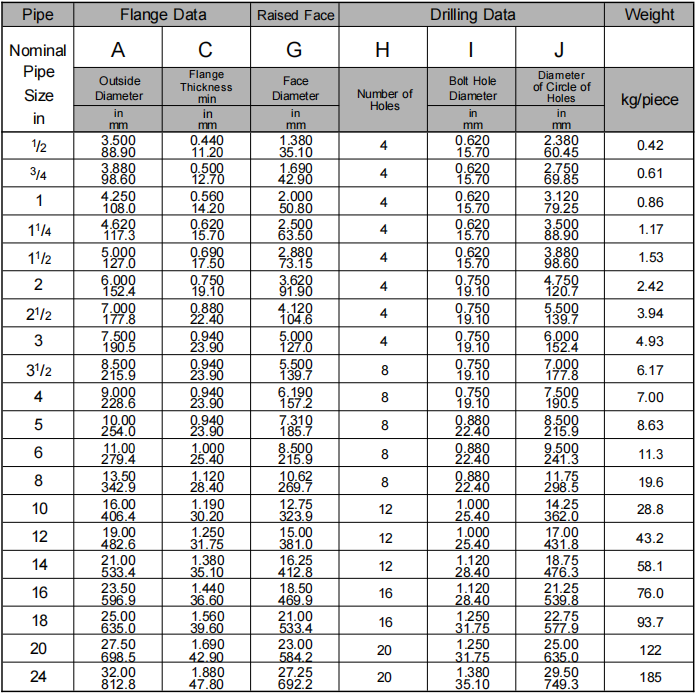

การออกแบบความหนาของผนัง:ตาม ASME B16.5 ความหนาของผนังตัวถังขั้นต่ำของหน้าแปลนตาบอด 10" 150 CLASS คือ 19.1 มม. (หนาถึง 22.4 มม. ในพื้นที่ผิวซีล) หนากว่าหน้าแปลนเชื่อมผิวหน้าเรียบ-ที่มีข้อกำหนดเดียวกัน 30% ทำให้มั่นใจได้ว่าไม่มีการเสียรูประหว่างการซีล
ข้อดีแบริ่งแรงดัน:การออกแบบแบบไร้รูทำให้แรงดันกระจายเท่าๆ กันทั่วทั้งพื้นผิวหน้าแปลน เพิ่มความสามารถในการรองรับแรงดันเฉพาะจุดได้ 40% เมื่อเทียบกับหน้าแปลนที่มีรู (เช่น หน้าแปลน RF หน้าแบน-) ทำให้เหมาะสำหรับระบบท่อที่มีรอบการหยุด-การเริ่ม{2}}บ่อยครั้ง
ASTM B564 10" BL หน้าแปลน RFองค์ประกอบทางเคมี (เศษส่วนมวล)
นิกเกิล (Ni) มากกว่าหรือเท่ากับ 57%, โครเมียม (Cr) 14.5%-16.5%, โมลิบดีนัม (Mo) 15%-17%, ทังสเตน (W) 3%-4%, เหล็ก (Fe) 4%-7%, คาร์บอน (C) น้อยกว่าหรือเท่ากับ 0.01%, ซิลิคอน (Si) น้อยกว่าหรือเท่ากับ 0.08%, แมงกานีส (Mn) น้อยกว่าหรือเท่ากับ 0.5%, ฟอสฟอรัส (P) น้อยกว่าหรือเท่ากับ 0.04%, ซัลเฟอร์ (S) น้อยกว่าหรือเท่ากับ 0.03%
หน้าแปลนตาบอด hastelloy b3 ความต้านทานการกัดกร่อน
ทนต่อของเหลวที่มีฤทธิ์กัดกร่อนต่างๆ เช่น กรดไฮโดรคลอริก กรดซัลฟิวริก กรดไนตริก กรดอินทรีย์ ด่างแก่ และตัวกลางคลอรีน (เช่น น้ำทะเล สารละลายคลอไรด์) มีความต้านทานที่ดีต่อการกัดกร่อนตามขอบเกรนและการแตกร้าวจากการกัดกร่อนจากความเค้น (SCC) ได้ดีเป็นพิเศษ ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง เช่น อุตสาหกรรมเคมีและโลหะวิทยา
อุณหภูมิหน้าแปลนอัลลอยด์ b3 และคุณสมบัติทางกล
ช่วงอุณหภูมิในการทำงานระยะยาว-คือ -196 องศา (อุณหภูมิต่ำ) ถึง 450 องศา (อุณหภูมิสูง) ความต้านทานแรงดึงมากกว่าหรือเท่ากับ 690MPa ความแรงของผลผลิตมากกว่าหรือเท่ากับ 275MPa การยืดตัวมากกว่าหรือเท่ากับ 40% และความแข็งน้อยกว่าหรือเท่ากับ 210 HB ASTM B564 Hastelloy N10675 10 BL Flange RF - 150 CLASS สามารถรักษาเสถียรภาพของโครงสร้างภายใต้สภาวะอุณหภูมิสูงและต่ำสลับกัน
ข้อกำหนดการผลิตหน้าแปลน hastelloy n10675
ตามมาตรฐาน ASTM B564 หน้าแปลน N10675 ต้องผลิตโดยใช้กระบวนการตีขึ้นรูป ตามด้วยการบำบัดด้วยสารละลาย (1120-1160 องศา การชุบน้ำ) เพื่อให้แน่ใจว่าโครงสร้างของวัสดุสม่ำเสมอและไม่มีข้อบกพร่องภายใน
