ASME B16.5 คลาส 900 แรงดัน-หน้าแปลน SO(สลิป-บนหน้าแปลน) รวม-ความสามารถในการรับน้ำหนักสำหรับสภาวะแรงดันสูง-เข้ากับความง่ายในการติดตั้งโครงสร้างสลิป- ซึ่งมีบทบาทสำคัญในสถานการณ์การขนส่งของไหล- ปานกลางและสูง- HT PIPE จัดหาหน้าแปลนทุกประเภทและทุกขนาด โปรดอย่าลังเลที่จะติดต่อเราสำหรับข้อมูลผลิตภัณฑ์และราคาเพิ่มเติม
คืออะไรASME B16.5ดังนั้นหน้าแปลน?
หน้าแปลน SO (สลิป-บนหน้าแปลน) มีลักษณะพิเศษคือคอสั้นบนแผ่นหน้าแปลน สามารถสอดท่อเข้าไปในรูด้านในของหน้าแปลนได้โดยตรง และการเชื่อมต่อจะเสร็จสิ้นผ่านการเชื่อมฟิลเล็ตระหว่างหน้าแปลนกับวงแหวนรอบนอกของท่อ ซึ่งช่วยลดความจำเป็นในการบากปลายท่อที่ซับซ้อน และจำเป็นต้องทำการเชื่อมเฉพาะที่ข้อต่อระหว่างหน้าแปลนและวงแหวนรอบนอกของท่อเท่านั้น สิ่งนี้จะช่วยลดความยากในการก่อสร้าง เพิ่มประสิทธิภาพ และลดข้อกำหนดทางเทคนิคสำหรับช่างเชื่อมลง
ข้อได้เปรียบที่สำคัญของ SO Flange
ความสามารถในการปรับตัวต่อแรงดันสูง-ที่แข็งแกร่ง:การออกแบบคลาส 900 ช่วยให้สามารถทนต่อแรงกดดันได้สูงถึง 15.3 MPa ที่อุณหภูมิอ้างอิง ทำให้เหมาะสำหรับสถานการณ์การขนส่งของเหลวที่มีความดันปานกลาง- และสูง- เป็นไปตามสภาวะการทำงานที่เข้มงวดของอุตสาหกรรมต่างๆ เช่น ปิโตรเคมีและการผลิตไฟฟ้า ซึ่งเอาชนะข้อจำกัดของหน้าแปลน SO เกรดต่ำกว่า-ในการใช้งานที่มีแรงดันสูง-
ติดตั้งง่ายและมีประสิทธิภาพ:การเชื่อมต่อการเชื่อมแบบหน้าเรียบ-ช่วยลดความจำเป็นในการบากที่ซับซ้อน การเชื่อมสามารถทำได้ทันทีหลังจากใส่ท่อ กระบวนการก่อสร้างนั้นง่ายและรวดเร็ว ซึ่งช่วยลด-ค่าใช้จ่ายในการติดตั้งไซต์ได้อย่างมีประสิทธิภาพ นอกจากนี้ ข้อกำหนดการจัดตำแหน่งระหว่างหน้าแปลนและท่อยังค่อนข้างต่ำ ซึ่งช่วยอำนวยความสะดวกใน-การปรับไซต์งานสำหรับการเบี่ยงเบนในการติดตั้ง
ต้นทุนสูง-ประสิทธิผล:เมื่อเปรียบเทียบกับหน้าแปลน WN (หน้าแปลนเชื่อม) ที่มีระดับแรงดันเท่ากัน หน้าแปลน SO มีกระบวนการตีขึ้นรูปที่ง่ายกว่า ใช้วัสดุน้อยกว่า และมีต้นทุนการผลิตต่ำกว่า เวลาในการติดตั้งก็สั้นลง ส่งผลให้ต้นทุนโครงการโดยรวมลดลง ในขณะเดียวกันก็รับประกันความสามารถในการรองรับ-ภาระแรงดันสูง-
การแลกเปลี่ยนที่แข็งแกร่ง:ปฏิบัติตามข้อกำหนดขนาดมาตรฐาน ASME B16.5 อย่างเคร่งครัด หน้าแปลน SO คลาส 900 จากผู้ผลิตหลายรายใช้พารามิเตอร์หลักที่เหมือนกัน เช่น เส้นผ่านศูนย์กลางภายนอกของหน้าแปลน การกระจายรูโบลต์ และขนาดพื้นผิวการซีล ซึ่งอำนวยความสะดวกในการบำรุงรักษาและการเปลี่ยนในอนาคต
ประเภทพื้นผิวการซีลหน้าแปลน SO
ใบหน้ายก (RF):ชนิดพื้นผิวการ กระบวนการซีล ที่ใช้กันอย่างแพร่หลายที่สุด มีพื้นผิวยกสูง เข้ากันได้กับปะเก็นหลายประเภท เช่น ปะเก็นใยหิน ปะเก็นยาง และปะเก็นเคลือบโลหะ- มีความเข้ากันได้ในการติดตั้งที่แข็งแกร่ง ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ และเหมาะสำหรับการใช้งานสื่อที่มีแรงดันปานกลาง- และสูง-ส่วนใหญ่ และไม่มี-การกัดกร่อน
หน้าแบน (FF):พื้นผิวการซีลจะเรียบและไม่มีพื้นผิวยกขึ้น ส่วนใหญ่จะใช้ในงานที่ต้องถอดและทำความสะอาดบ่อยครั้ง หรือใช้กับปะเก็นพิเศษ (เช่น ปะเก็น PTFE) อย่างไรก็ตาม ประสิทธิภาพการ กระบวนการซีล ต่ำกว่าประเภทหน้ายกเล็กน้อย เหมาะสำหรับการใช้งานที่มีแรงกดของตัวกลางค่อนข้างคงที่และไม่มีความผันผวนอย่างมาก

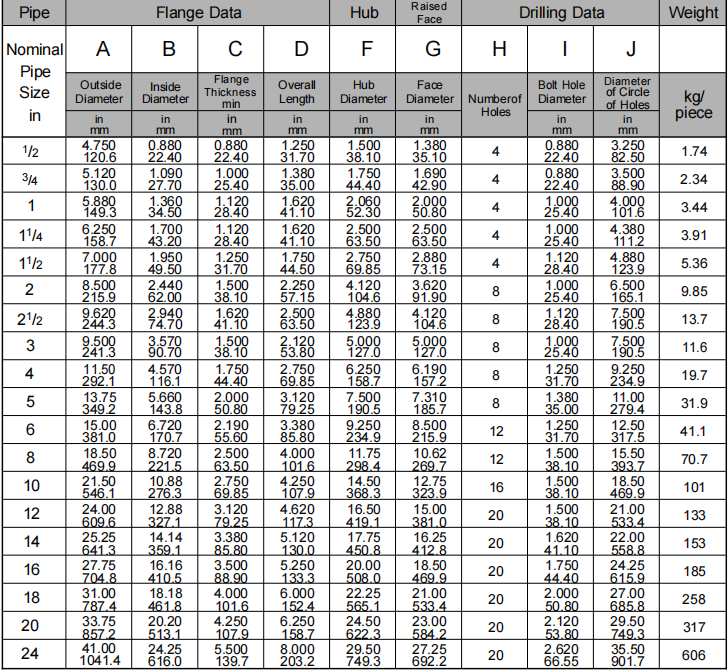

ASME B16.5 SO ขนาดหน้าแปลน
